三相电能表校验装置 电流量程自动转换功能本功能是为用户校表时使用方便而设置。在使用电流量程自动转换功能后，可认为装置电流输出量程在0-100A之间任意选择，一旦用户选择一个被校表额定电流后，输出电流指示均以该额定电流为100％时行显示换算，并且装置自动切换不同负荷点的电流量程。使用本功能的方法是： （1）开机后在5A量程下（或键盘上标志的九个电流量程中任一个量程）调节电流电位器使输出指示为100％。按“校值”键在被校表电流额定值“A”参数下设定被校表电流值。还可以同时设其它参数。按电能键，退出“校值”状态开始检验，这步是用户要使用电流量程自动转换功能的确认步骤，如果退出“校值”状态不按上述键，则表示用户设定了额定电流，但不使用电流量程自动转换功能。装置在收到确认额定电流后进入电流量程自动转换状态，此时键盘上九个电流量程灯全亮，表示电流自动转换。使用电流量程自动转换功能时只要按下相应电流负荷实验点键（或按自动键）不要再动电位器。电流显示以所设额定电流为100％，实际输出换算成百分比便显示。比如额定值为3A，输出6A显示200％，输出0.15A显示5％。（6）退出电流量程自动轮换状态只要按一下九个电流量程中任一个键，即选定该量程输出，其余电流量程灯灭，表示从自动轮换状态中退出。5、相位频率选择功能 改变相位频率的基本方法一是通过按“键和“f/φ”键微调输出；具体步骤是”键使其键灯亮；②再按键即可改变相位输出量的连续递增或递减，若改变f输出，其步骤是：重复按键，使其键灯灭；②再按“键，即可改变频率输出值，改变量为0若持续按下该时间超过1秒，就可完成频率输出连续递增或递减。二是通过直接设定相位（频率）值的方法改变。直接设定的步骤是：①按下“f/φ与设定”键，显示窗口需改变的量在闪动，表示准备接受资料；按数字键输入数字的大小代表你想改变的输出终位；③按一下“↑”键再按一下”键，符号闪动停止，电源按所设数据改变输出。当电源输出时，调节的相位不显示出来。内部相位已改变，当启动输出时，相位即按所调节显示。为方便使用相位还设有6个实验点，在有功校验COSф＝1时，1L时和1C无区别，在SINф时，1L＝90°，1C＝270°，电源的相位还可以选择负相序输出，这时要按“负序”键，键灯亮表示负相序，再按此键灯灭，退出同步，恢复原有状态。

三相电能表校验装置感谢您使用三相电能表现场校验仪产品。本产品集电能表校验和低压计量装置综合测试功能于一体。既能测量高压电能表，也能测量低压计量装置综合误差，测量TA变比，PT、CT二次负荷。一台仪器相当于多台仪器。在次使用本产品之前，请您务必仔细阅读随机配送的所有资料，这会有助于您更好地使用本产品。如果您未按本手册的说明及要求操作本产品，或因错误理解等原因误操作本产品，本公司将不对由此而产生的任何损失承担责任。本公司已经对本手册进行了严格仔细的校勘和核对，但我们不能保证本手册完全没有任何错误和疏漏。本公司致力于不断改进产品功能、提高服务质量，因此保留对本手册中所描述的任何产品和软件程序以及本手册的内容进行更改而不预先另行通知的权利。本手册的用途在于帮助您正确地使用本产品，并不代表对本产品的软硬件配置的任何说明。有关产品配置情况，请查阅与本产品相关合约或咨询本公司。本手册中的图片仅供参考,如果有个别图片与产品实物不符，请以产品实物为准。

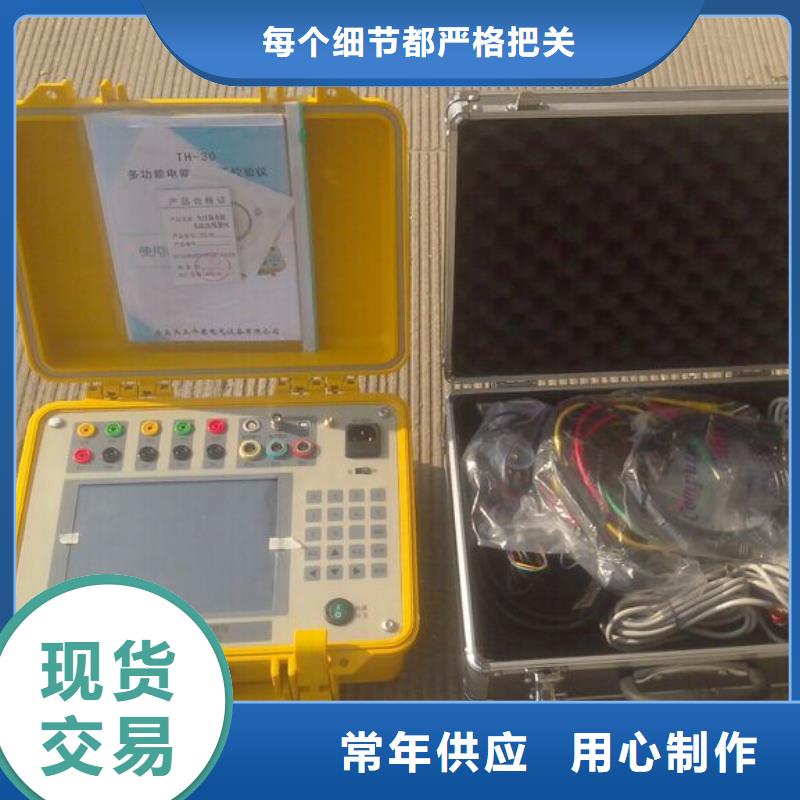

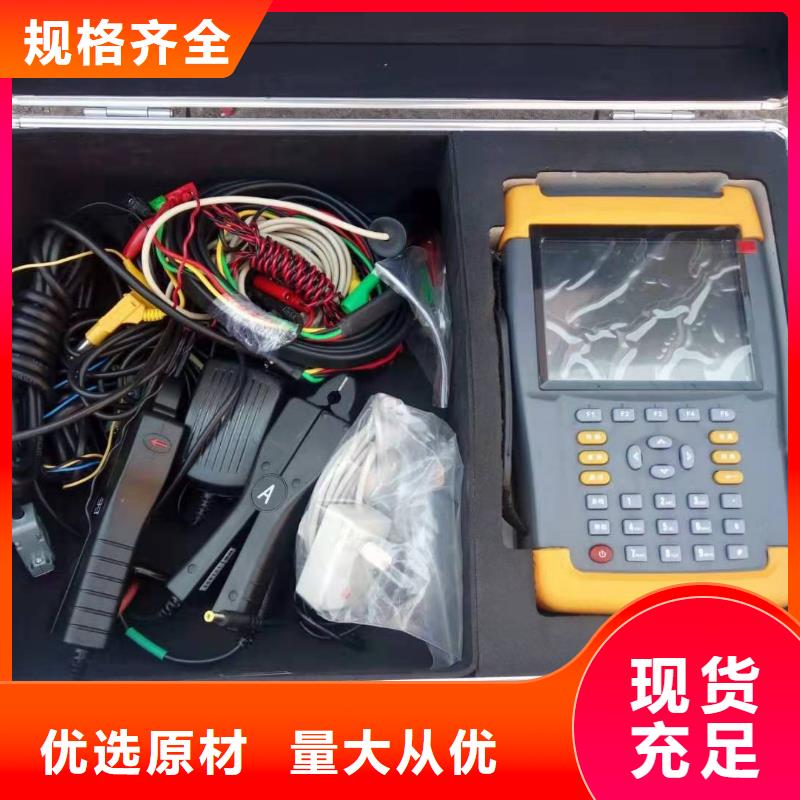

三相电能表校验装置 相电能表现场校验仪本产品主要用于0.1级及以上0.05级所有单、三相电能表的现场校验，特别增加的三相源，可以在用户无负荷或在实验室环境下实现对各类电能表的校验、双表同时校验、电参数测量、变比测试、谐波测试、错误接线判别校正、测试数据存储和查询等多种功能，5.7寸彩色液晶或触摸屏显示、中英文双语界面，多种供电方式选择，完全满足客户使用需求。具有钳表自校准功能，随时确保钳表精度稳定。产品功能：1、校验所有电能表电能误差，校核各种电能表常数；2、同时校验同一回路中的主副表或同一回路中的有功、无功表；3、校验电压、电流、功率、功率因数、相位和频率等电工仪表和变送器；4、测量现场各相电参数指标（U、I、P、Q、Φ、F），同时测量并显示三个电压/电流的波形；5、自动检测钳表误差变化，各相之间互相自检，保证钳表和仪器的长期精度稳定性；6、表源一体，输出电流5A，输出功率８VA，在现场无负荷时进行电能表校验；7、自带模拟负载，可任意功率因数、任意电流大小输出，对电能表校验点进行测试；8、测量TA变比，测量 PT、CT 二次负荷；9、配 20A、100A、500A、1000A 钳，直接测量低压计量综合误差；10、测量三相电压、电流的 2～51 次谐波，并可存储全部谐波数据；11、在四个相限识别任意种电能表错误接线，显示任意接线的六角图，能识别IB接入与TV、TA极性接反的情况，还可作为六角图查线培训使用；12、可选配各类条码扫描枪，将电能表条码扫描并存储到仪器中；13、直接读取多功能电能表数据、测量各种电能表走字误差；14、电池供电、在线取电、外接电源等多种供电方式选择；15、支持小于5mA小电流测试，方便首检无负荷时接线识别；16、可通过U盘、串口、蓝牙等升级软件下载校验数据，可与 PC 机进行通讯；17、配专用电能表管理系统软件，实现无纸化办公；18、存储全部测量数据，包括工作参数，方便事后分析。
